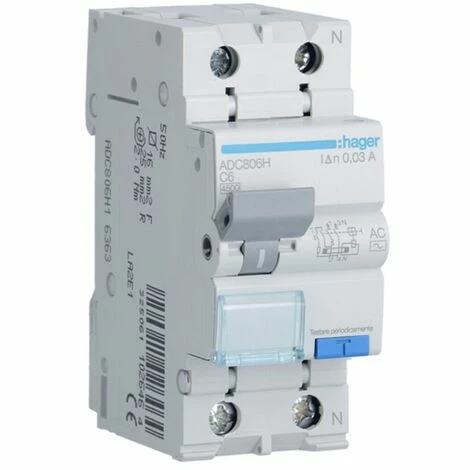

Neu 👏 Fehlerstrom-Schutzschalter Hager 1P+N 30MA 6A ADC806H 💯

Eigenschaften

• Elektrische spannung: 240.0
• Stromstärke: 6.0
• Form: Rechts
• Schutzklasse: 20
• Installationsort: Rechts
• Art der Befestigung/ Verlegung: Schrauben
• Fehlerstrom: 30.0
• Schaltleistung, Schaltkraft: 4.5
• Art der elektrischen Anschlüsse: DIN
• Auslösekennlinie: C
• Art des Differentials: AC

Thermomagnetischer Differenzialschutzschalter von Hager, 2 Module, DIN-Anschluss (universell für jede Schalttafel auf dem Markt), 1P+N, 6 Ampere, Ausschaltvermögen 4,5kA, Bemessungsspannung 240 Vac, Bemessungsdifferenzstrom 30mA, Typ AC, Auslösekurve C.

Der thermisch-magnetische Schutzschalter befindet sich neben dem Leitungsschutzschalter und kombiniert magnetischen und thermischen Schutz und unterbricht bei Bedarf den elektrischen Strom.

Der thermisch-magnetische Schutzschalter ist also ein System, das die Funktionen des Schutzschalters mit magnetischen und thermischen Eigenschaften kombiniert.

Der thermisch-magnetische Differenzialschalter im elektrischen System integriert drei verschiedene Schutzfunktionen:

• die magnetische für Kurzschlüsse, die ein ganzes Gebäude in Brandgefahr bringen können;
• die thermische für Überlastungen in der Versorgung mit elektrischer Energie (z. B. mehr als ein Haushaltsgerät in Betrieb);
• die Differential die den Probanden vor einem Kriechstrom schützt.

Die C-Kurve, Auslöseschwelle von 5 bis 10 mal In, für die Anwendung von ohmsch-induktiven Schaltungen mit mittleren Einschaltströmen. Es wird häufig in der Hausinstallation eingesetzt.

Bei dem AC-Fehlerstromschutzschalter-Typ ist die Auslösung bei plötzlich oder langsam ansteigenden angelegten sinusförmigen Wechselströmen gewährleistet (CEI EN 61008-1).

Merkmale:

• Hager-Serie
• Nennbetriebsspannung AC 240 Vac
• Strom In 6A
• Ausschaltvermögen Icn 4,5kA
• Interventionskurve C
• Nenn-Differenzstrom 30 mA
• Bemessungsisolationsspannung 500 V
• Maximale Betriebsspannung 240 V
• Bemessungs-Fehlerstromfestigkeit 4000 V
• 2 Module
• 1P+N
• Nennfrequenz 50 Hz
• Schutzart AC-Differential
• Tiefe 68 mm
• Höhe 83 mm
• Breite 35 mm
• Art der Verschraubung
• Anzugsdrehmoment 2,1 Nm
• Schutzart IP20
• Tropentaugliches Design für alle Klimazonen
• Betriebstemperatur -25…40 °C

• Module : 2
• Pole : 1P+N
• Kurve : C
• Stärke : 4.5 KA
• Art des Schalters : AC
• Fehlerstrom : 0.03 A
• Ampere : 6A
• Stromkreisschutz : Thermisch-magnetische Differenzialschalter
